色覚バリアフリーに向けての改善(東京地下鉄路線図の例)

◆◆改善前の左側の路線図では以下の問題がありました◆◆

[正常色覚の方では]
  • 破線の路線(都営地下鉄)が工事中のように見える。
  • 駅名が見にくい。
[色覚異常の方では]
  • 1型2色覚(赤)と2型2色覚(緑)の両方で有楽町新線【茶】と丸ノ内線【赤】、有楽町線【芥子】と銀座線【オレンジ】の区別が全くできない。
  • 1型2色覚で丸ノ内線と千代田線が区別しにくい。
  • 2型2色覚で半蔵門線と南北線・千代田線が、新宿線と浅草線が区別しにくい。

◆◆右側の現在の路線図では次の様に改善しています◆◆

  • 路線図の地図表示範囲を変更して駅名表示を大きく、コントラストを明瞭にして高齢者にもわかりやすく。
  • 色覚異常の方が判別しやすいように、13の路線カラー相互の色相・明度・彩度の差が大きくなるように調整し、都営地下鉄路線を東京メトロと同じく実線で表示。
もっと詳しく知りたい方は


えきペディアに掲載されていた古い路線図と、デザインが改善され掲載中の路線図との比較です。

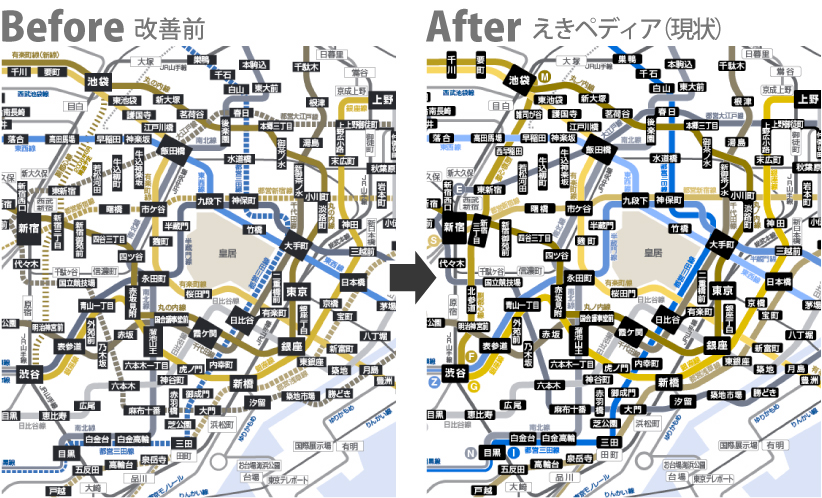

色覚の違いで見え方は異なります。下図は1型2色覚の方の見え方を模したものです。

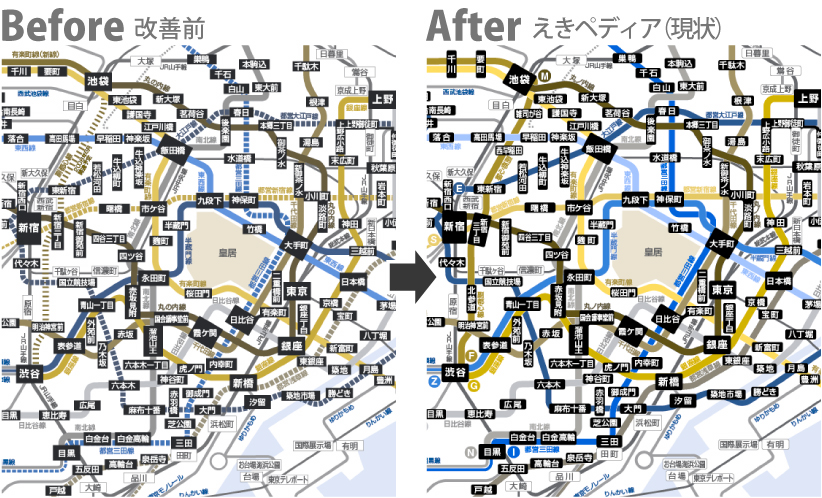

色覚の違いで見え方は異なります。下図は2型2色覚の方の見え方を模したものです。
